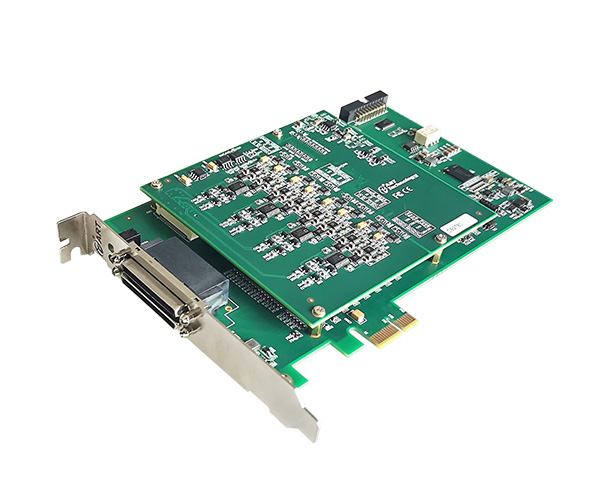

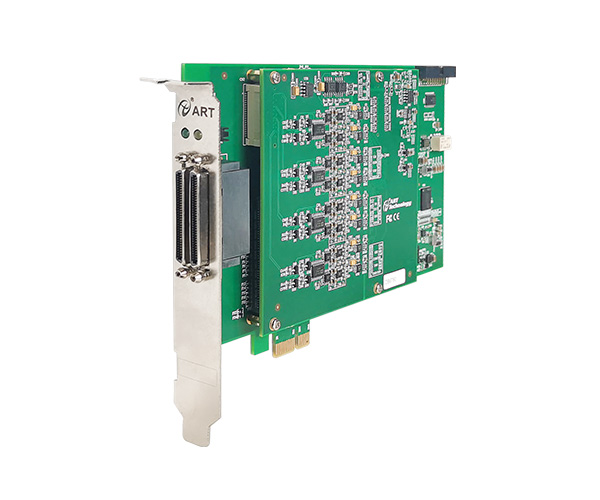

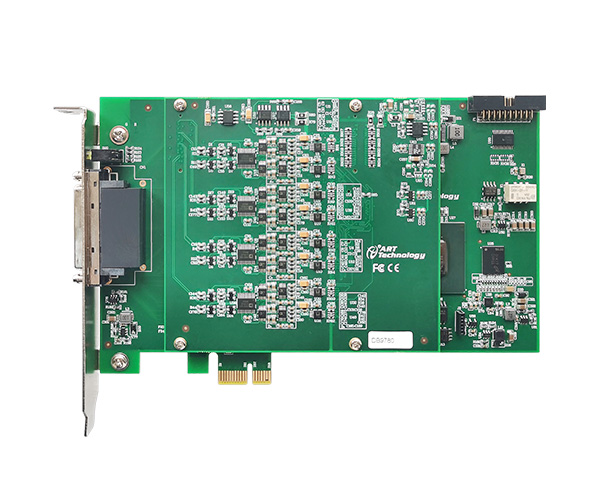

PCIe9780/2(A/B)數據采集卡
產品簡介：同步16路差分模擬輸入通道，4路模擬量同步輸出；32路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器
產品附件：mini68芯 雙排 即：A68X2D-II
- 產品詳情
- 相關產品
總線 | 型號 | AD | DA | CTR | DIO | ||||
PCIe | PCIe9780 | 16路 | 16bit | 2MS/s | 4路 | 16bit | 2MS/s | 2路 | 32路P0，8路P1，8路P2 |
PCIe9780A | 16路 | 16bit | 1MS/s | 4路 | 16bit | 1MS/s | 2路 | 32路P0，8路P1，8路P2 | |
PCIe9780B | 16路 | 16bit | 500KS/s | 4路 | 16bit | 500KS/s | 2路 | 32路P0，8路P1，8路P2 | |
PCIe9782 | 16路 | 18bit | 2MS/s | 4路 | 16bit | 2MS/s | 2路 | 32路P0，8路P1，8路P2 | |
PCIe9782A | 16路 | 18bit | 1MS/s | 4路 | 16bit | 1MS/s | 2路 | 32路P0，8路P1，8路P2 | |
PCIe9782B | 16路 | 18bit | 500KS/s | 4路 | 16bit | 500KS/s | 2路 | 32路P0，8路P1，8路P2 | |
AI模擬量輸入 | 采樣范圍 | ±10V、±5V、±2V、±1V |
采集方式 | 同步采集 | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 16K字（點）FIFO | |
觸發類型 | 軟件強制觸發、模擬量觸發、數字量觸發 | |
AO模擬量輸出 | 采樣范圍 | ±10V |
通道輸出模式 | 同步輸出 | |
生成模式 | 單點（按需）生成、有限點生成、連續生成 | |
存儲器深度 | 16K字（點）FIFO | |
觸發類型 | 軟件強制觸發、模擬量觸發、數字量觸發 | |
CTR計數器 | 計數器位數 | 32位 |
電氣標準 | TTL電平 | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測 量、雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
采樣方式 | CI：按需單點采樣、有限點采樣、連續采樣 | |
CO：按需單點采樣、有限點采樣、連續采樣 | ||
DI/O | 通道數 | 32路支持帶緩存DIO：P0.<0..31>； 16路PFI：PFI<0..7>/P1 ，PFI<8..15>/P2。 |
配置方式 | 程控I/O方向與狀態 | |
DIO存儲器深度 | 2K點FIFO | |
軟件自動校準 | ||
支持多卡同步 | ||
