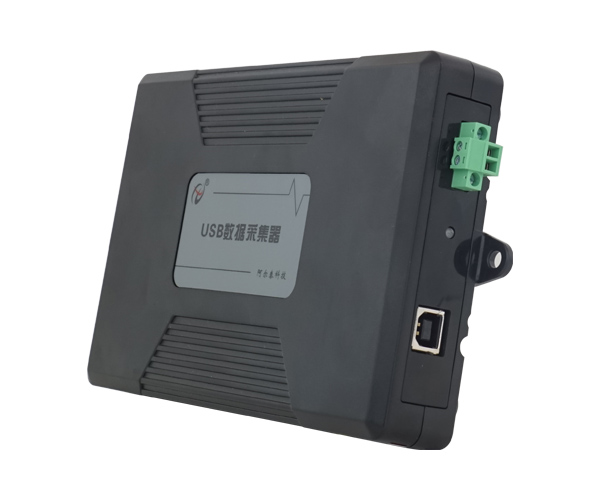

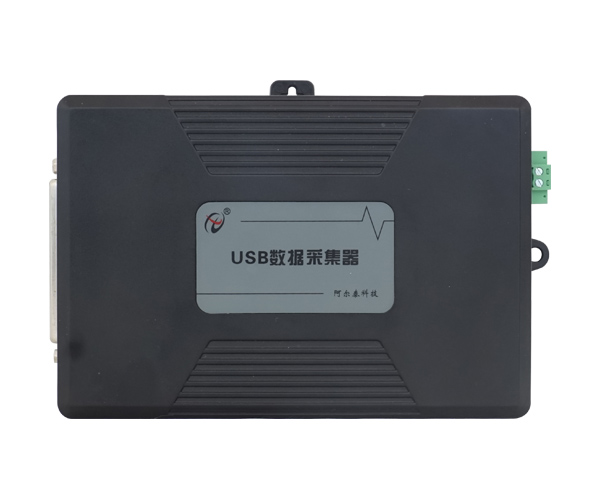

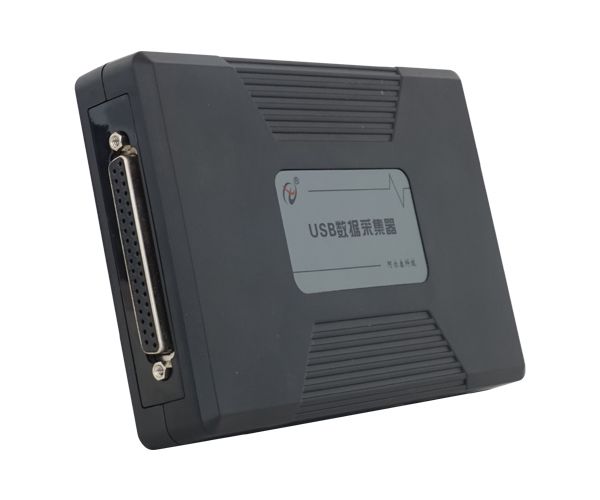

USB3102 是一款多功能數據采集卡。該板卡提供 16 RSE / NRSE 通道或 8 通道 DIFF 模擬 量輸入；2 通道模擬量同步輸出；12 路可編程 I/O；1 路計數器。 USB3102 的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
模擬量輸入 | 通道數 | 16通道（RSE、NRSE）、8通道（DIFF） |
精度 | 16位 | |
AD緩存 | 4K字FIFO存儲器 | |
采樣頻率 | 250KS/s | |
校準方式 | 軟件自動校準 | |
通道掃描方式 | 異步循環掃描 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
AD量程 | ±10V、±5V、±2V、±1V | |
工作電壓高達 | ±12V | |
保護電壓 | ±25V | |
AD觸發方式 | 軟件觸發、硬件外觸發 （模擬量觸發、數字量觸發） | |
耦合方式 | 直流耦合 | |
輸入阻抗 | 1GΩ | |
模擬量輸出 | 通道數 | 2路 |
精度 | 16位 | |
采樣范圍 | ±10V | |
采樣速率 | 每通道高達100Ksps | |
存儲器深度 | 4K字（點）FIFO存儲器 | |
校準方式 | 軟件自動校準 | |
采樣模式 | 單點采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、數字觸發 | |
數字量 | 通道數 | 12路（Port0 8路，Port1 4路） |
電氣標準 | TTL兼容 | |
配置方式 | 程控I/O方向與狀態 | |
默認上電狀態 | 用戶可配置 | |
輸入輸出邏輯電平 | 高電平：高達5V，低至3V 低電平：高達0.8V，低至0V | |
單通道驅動能力高達 | -20mA @ Source電流 25mA @Sink電流 | |
CTR計數器 | 通道數 | 1路加法計數器 |
位數 | 32位 | |
計數器源 | PFI0 | |
輸入頻率高達 | 5MHz | |
安裝方式 | 可配導軌（選配）、平面安裝 | |
