產品詳情

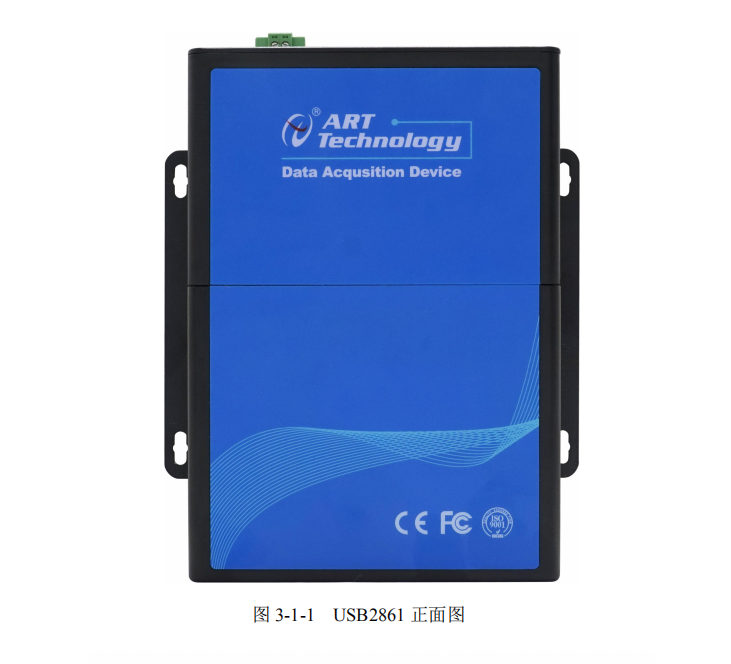

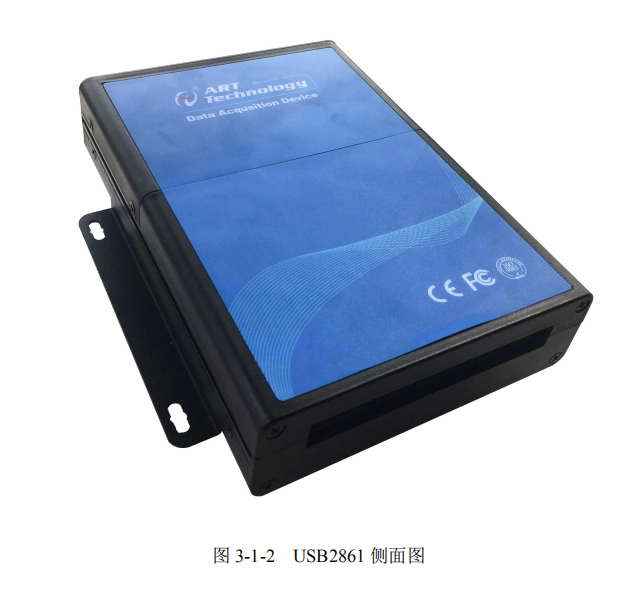

USB2861是USB多功能工業級數據采集卡AD：64路 250KHz 16位DA：4路同步輸出 14位 1MHz ，24路DI/O（8路帶緩沖DIO，16路多功能DIO）；4路32位多功能計數器，支持邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角位置測量、脈沖輸出。 適用于從基本數據采集到閉環控制和測試自動化等廣泛的應用。
功能特點：
1、基于USB3.0總線的Super Speed Stream傳輸技術，數據的傳輸穩定性、速度、實時性都有了極大的提升。
2、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
3、采集卡每個功能都支持帶緩沖采樣，獨有的軟硬件技術，保證各個功能在windows系統上同時穩定可靠的獨立運行且互不干擾。
4、板卡功耗很低，支持USB總線供電與5~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
5、支持5V 200mA電源輸出，支持過載保護，可直接為接近開關、編碼器等傳感器供電。

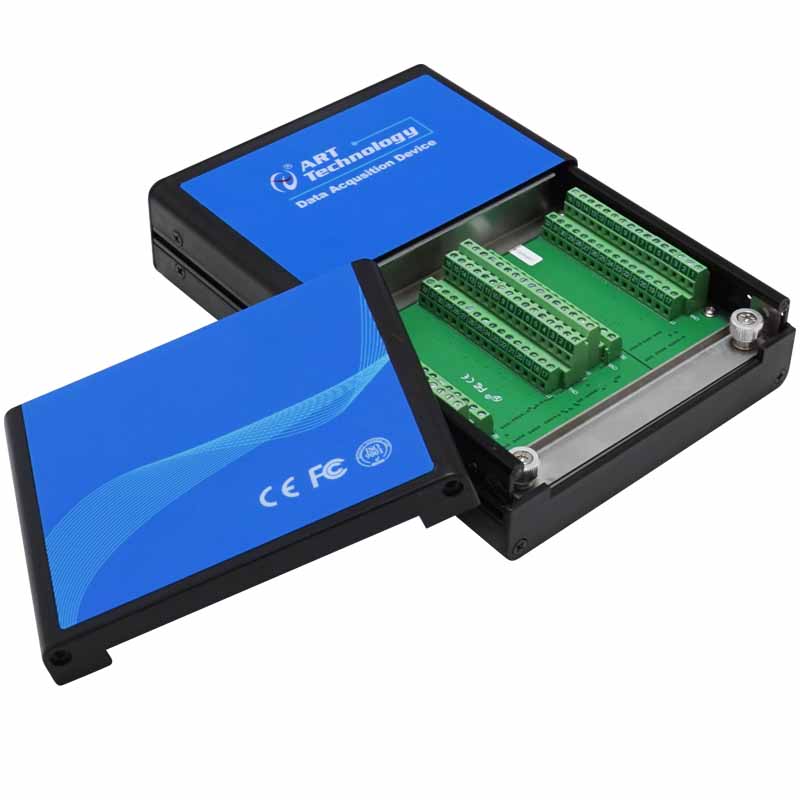

6、內置高性能、高屏蔽性端子板，方便用戶接線。
7、支持DIN導軌安裝。
模擬量輸入 | 通道數 | 16通道（RSE、NRSE）、8通道（DIFF） |
精度 | 12位 | |
AD緩存 | 4K字FIFO存儲器 | |
采樣頻率 | 500KS/s | |
外時鐘范圍 | 0~500KHz | |
程控增益 | 1,2,4,8倍 | |
校準方式 | 軟件自動校準 | |
通道掃描方式 | 異步循環掃描 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
AD量程 | ±10V、±5V、±2.5V、0~10V | |
*高工作電壓 | ±12V | |
保護電壓 | ±25V | |
AD觸發方式 | 軟件觸發、通道模擬量觸發、外部數字量觸發 | |
耦合方式 | 直流耦合 | |
輸入阻抗 | 1GΩ | |
模擬量輸出 | 通道數 | 2路 |
精度 | 14位 | |
采樣范圍 | ±10V | |
采樣速率 | 每通道*高100Ksps | |
存儲器深度 | 4K字（點）FIFO存儲器 | |
校準方式 | 軟件自動校準 | |
采樣模式 | 單點（按需）采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、數字觸發 | |
數字量 | 通道數 | 16路 |
電氣標準 | TTL兼容 | |
配置方式 | 程控I/O方向與狀態 | |
默認上電狀態 | 用戶可配置 | |
輸入輸出邏輯電平 | 高電平：*大5V，*小3V 低電平：*大0.8V，*小0V | |
單通道*大驅動能力 | -20mA @ Source電流 25mA @Sink電流 | |
CTR計數器 | 通道數 | 1路加法計數器 |
位數 | 32位 | |
計數器源 | PFI0 | |
*大輸入頻率 | 5MHz | |
安裝方式 | 可配導軌（選配）、平面安裝 | |
